方案介绍
方案简介
如图所示，该系统在导线上安装北斗监测点装置，北斗监测点在北斗基准站的配合下进行实时动态差分解算，得到监测点“厘米级”定位坐标。从而得到导线舞动轨迹数据、导线弧垂数据，并计算出导线舞动的舞动幅值、舞动椭圆倾斜角、舞动频率特征量数据以及导线弧垂的弧垂高度数据。 北斗监测点将数据通过LoRa无线通信方式发送到安装在电力铁塔操作平台上数据网关装置，由数据网关按照按照“输电线路状态监测装置数据传输规约”进行打包，然后通过4G方式发送至导线状态监测主站。

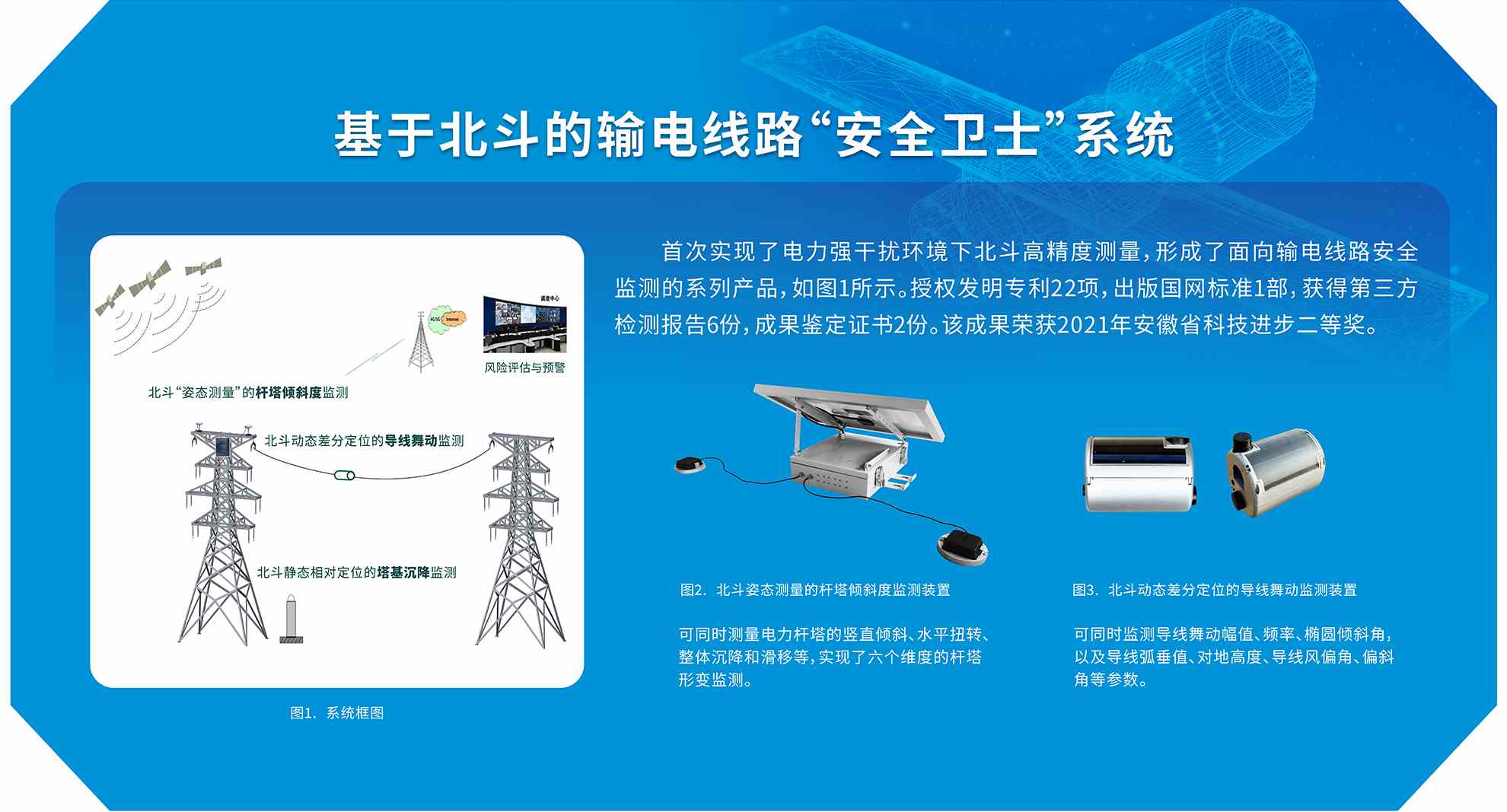

.jpg)

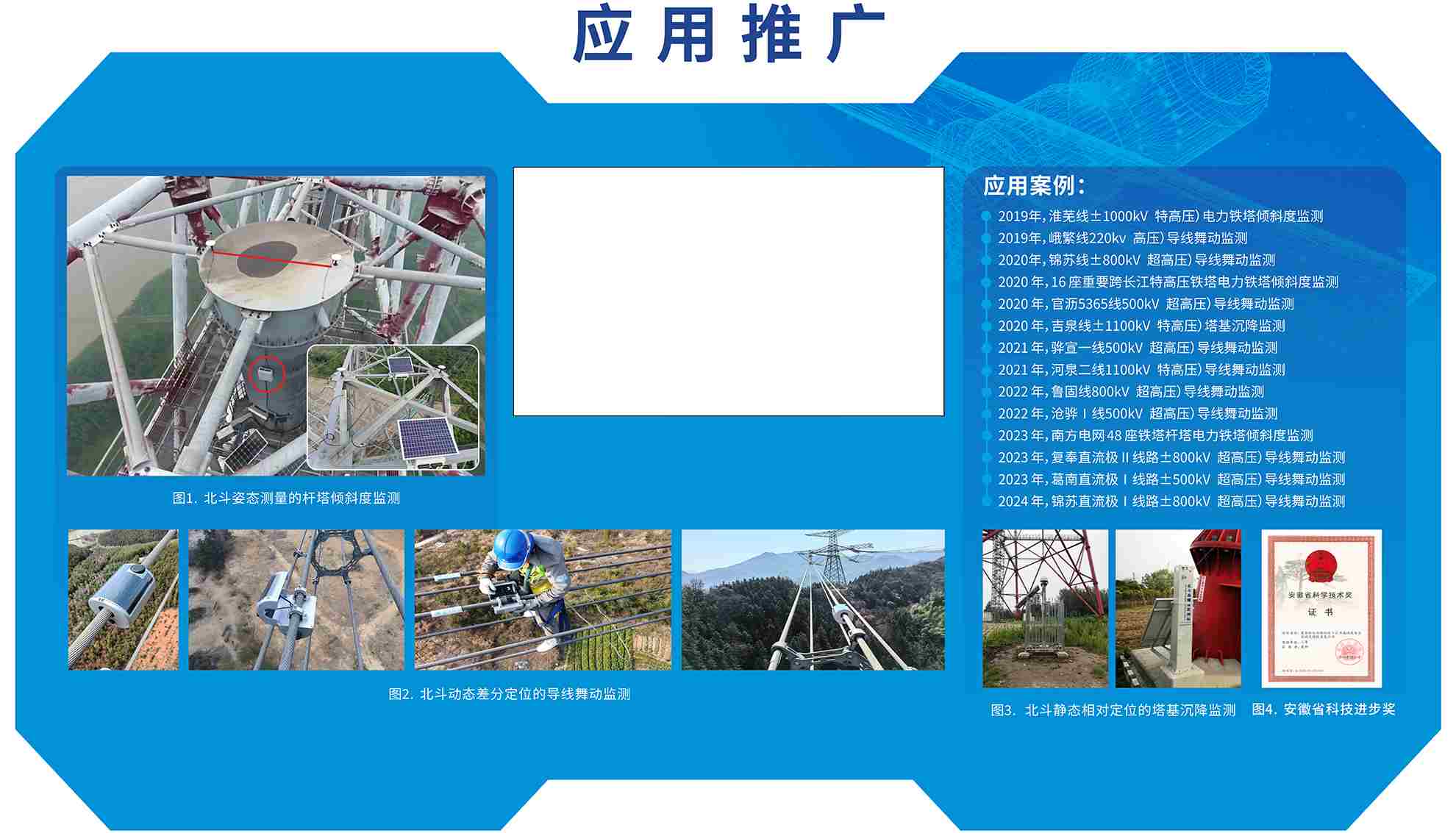

导线舞动解决方案
导线舞动监测系统流动站及基准站
流动站

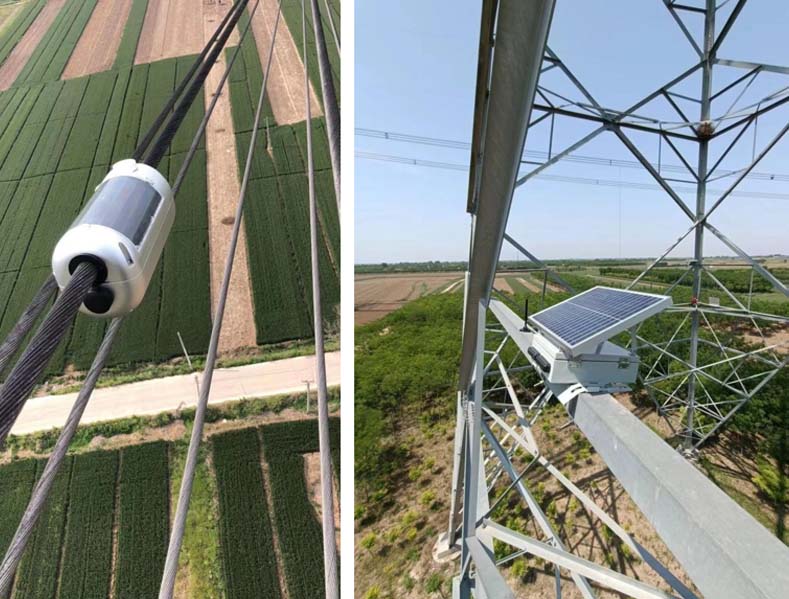

北斗监测点装置如图所示，装置表面为太阳能薄膜板，内部为可充电锂电池及北斗监测嵌入式设备。单体供电装置可提供6Ah的储能，输出功率大于5W，在连续阴雨情况下，可为设备持续供电20天以上。
基准站
基准站坐标已知，并长期保持稳定。基准站接收北斗卫星数据，并通过电台或4G通信模块将差分数据发送至导线上的北斗监测点装置，供差分定位解算，以得到导线的高精度坐标。基准站采用太阳能供电，可持续20以上天稳定供电。
系统组网图

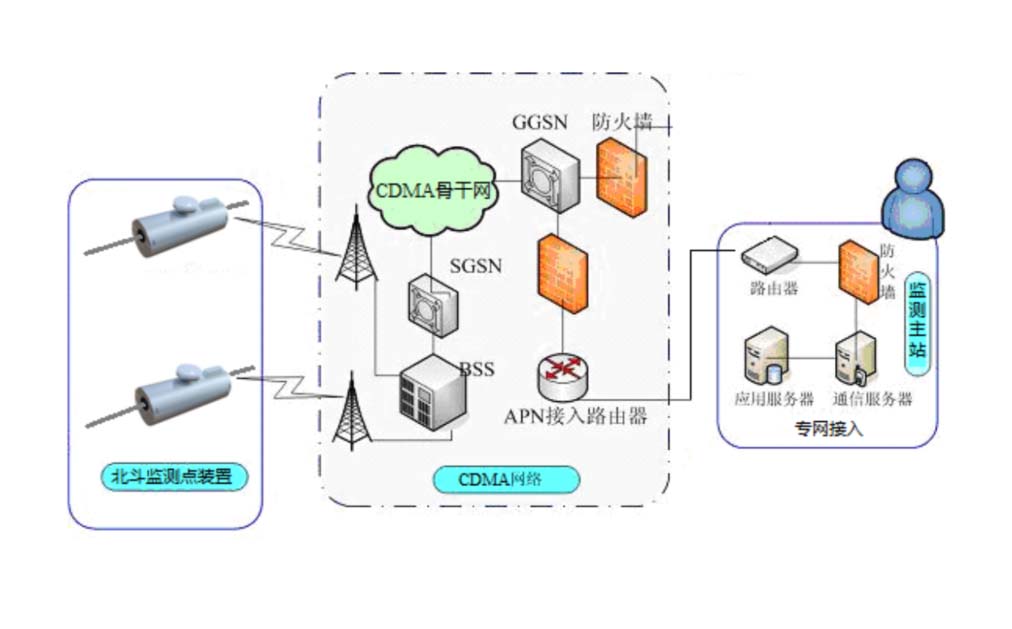

系统组网方案如图所示，现场北斗监测点装置将舞动监测数据按照“输电线路状态监测装置数据传输规约”进行打包，经过加密芯片加密后，通过4G通信模块发送至国家电网公司统一状态监测主站。 监测数据采用APN数据专网接入，4G数据设备经过服务器认证，整个数据传送过程得到了加密保护，安全性比较高，可充分保障网络服务质量。
配套软件

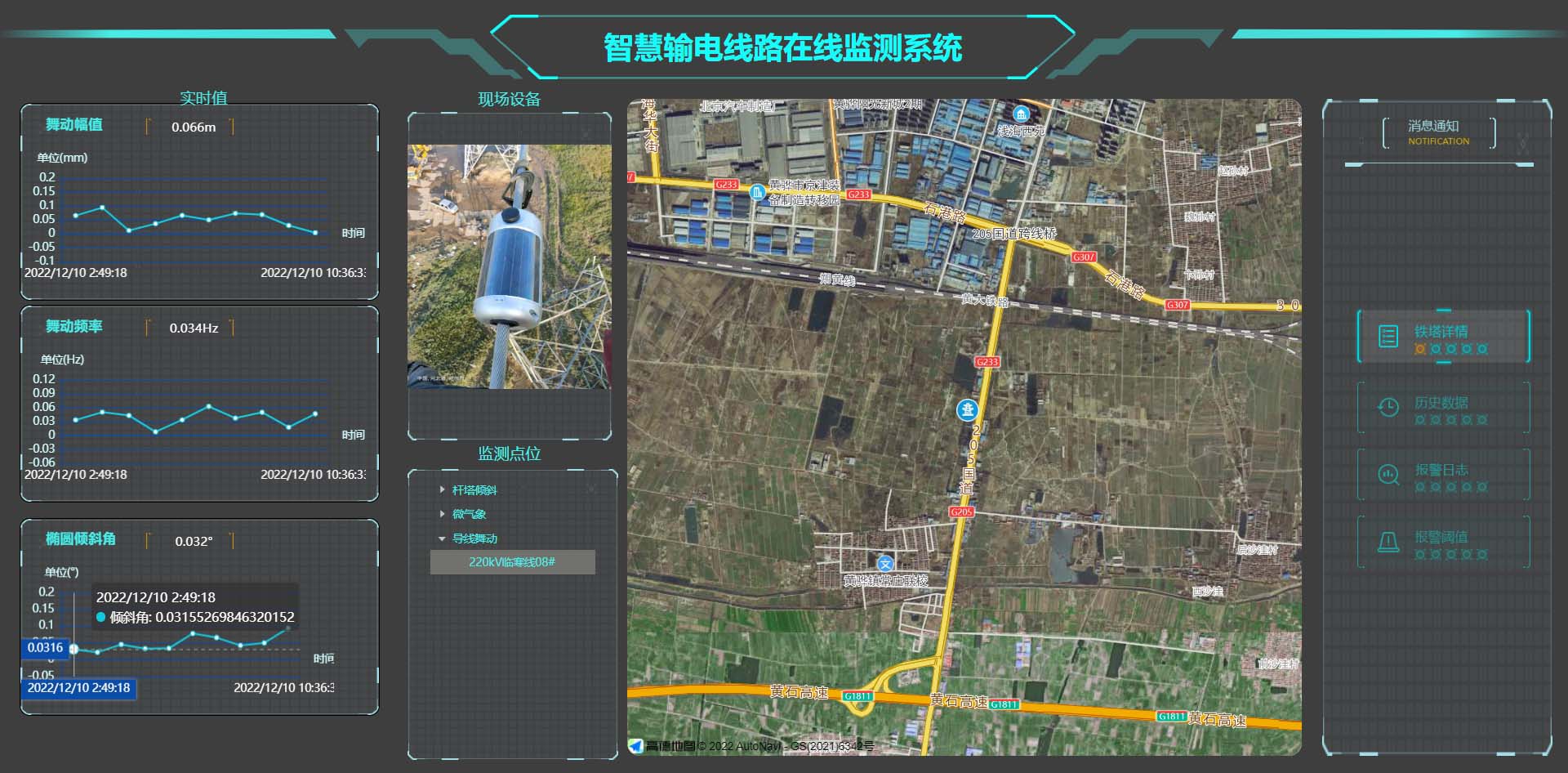

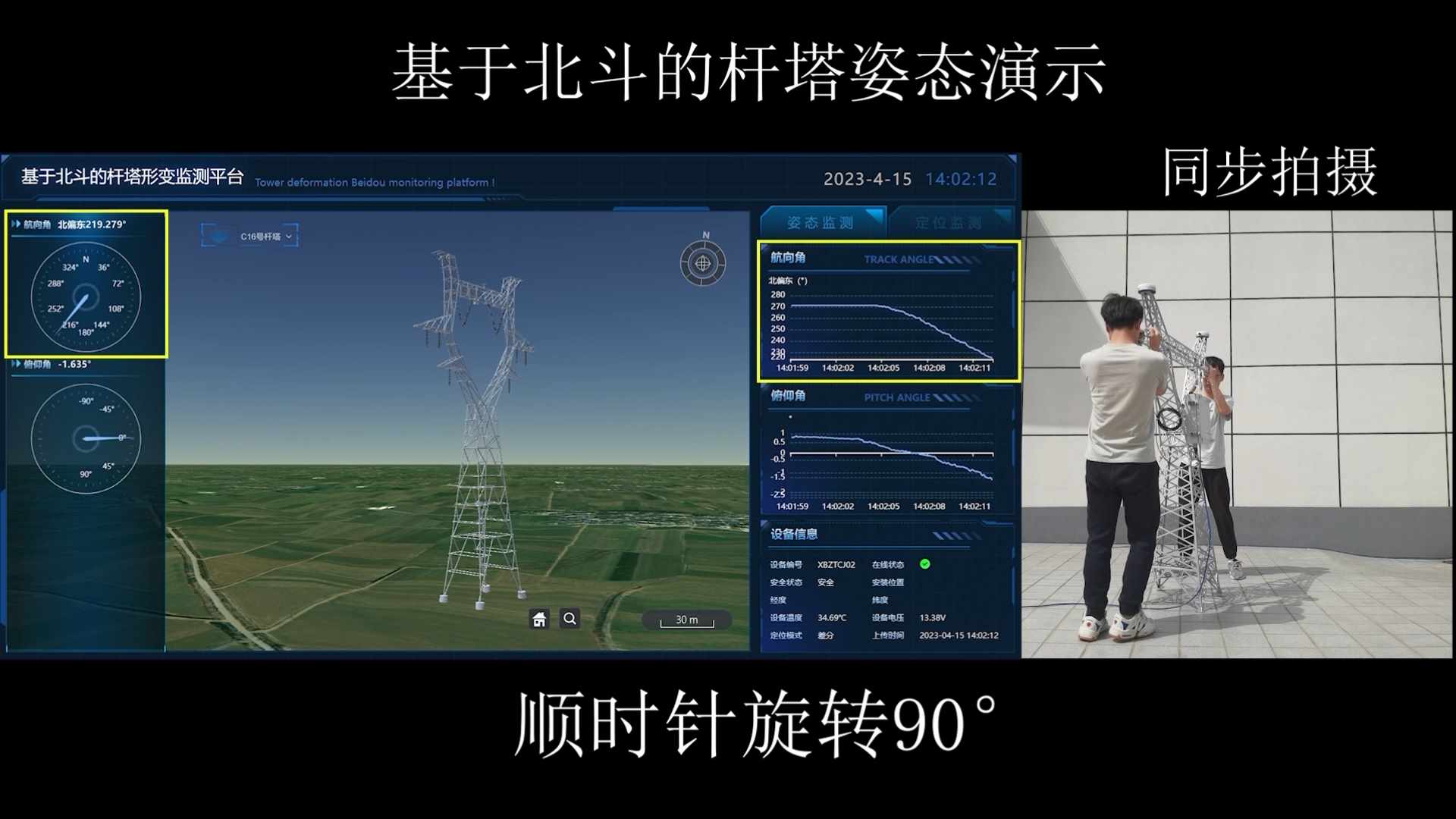

杆塔形变监测数据可按规约进行数据打包，再经加密后发送至国家电网公司统一状态监测主站。同时，本公司也开发有配套的后台软件，实现杆塔形变监测、预警等功能。
系统特点
-
极低功耗、可设置各任务启动、休眠、关闭 -
毫米级定位结果、监测灵敏、受气象因素影响小 -
定时数据采集及上传，保障监测数据的稳定传输 -
风险提前预警，发出紧急信号，报告危险情况
