线夹测温解决方案

access_time 2022年12月5日

方案介绍

方案简介

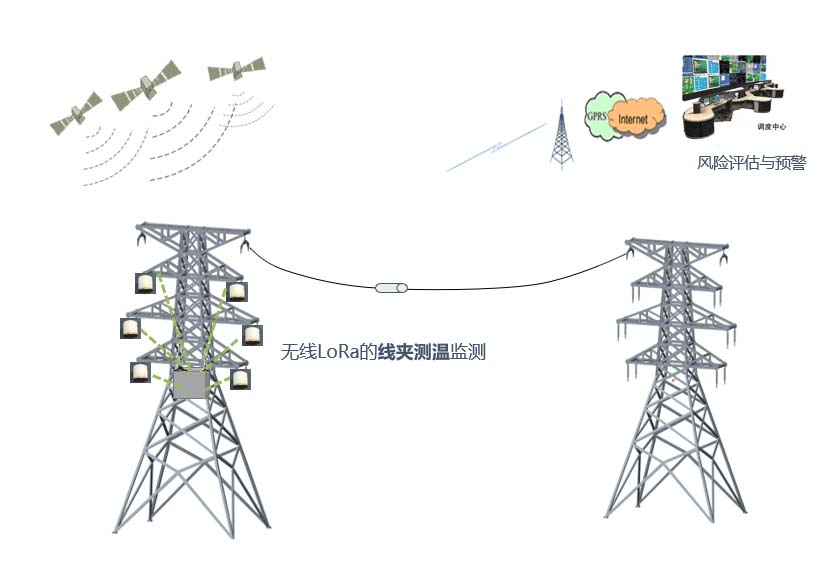

        电力电缆温度传感系统包括三部分：LoRa无线温度传感器、LoRa网关、服务器，如上图所示。 LoRa无线温度传感器采集设备温度值，通过LoRa网络与LoRa网关进行双向通信，通信距离不小于150m，耐受高温符合《GB/T 2423.2——2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温》，无线传感器温度保持在+85℃，持续12小时稳定运行，温度保持在+150℃，持续2小时稳定运行；LoRa网关负责数据转发，上行采用4G或以太网上传至服务器，在4G或以太网未覆盖的区域可使用北斗通信；服务器收集信息后进行处理，可用于显示、预警等功能。

系统特点

  • 极低功耗、可设置各任务启动、休眠、关闭
  • 毫米级定位结果、监测灵敏、受气象因素影响小
  • 定时数据采集及上传，保障监测数据的稳定传输
  • 风险提前预警，发出紧急信号，报告危险情况

相关产品

杆塔形变监测装置
本产品是基于北斗Ⅲ的铁塔形变智能监测终端，在电力铁塔顶端布置两个北斗天线构成基线。北斗监测设备连接北斗天线，接收卫星信号，获取信号中的“载波相位”等原始观测数据，并运行 “姿态测量算法”解算出基线 L 的两个姿态角（俯仰角：反映铁塔的顺线倾斜度， 航向角：反映铁塔的水平扭转，精度可达 0.0018 度），再将姿态角结果通过 4G/ 北斗短报文方式发送至国家电网公司统一状态监测主站（内网平台）。平台端基于监测数据对电力铁塔安全状态进行分析、评估和预警。
导线舞动监测装置
基于北斗的导线舞动监测装置由导线舞动监测装置和4G网关组成，导线舞动监测终端在CORSS 系统下进行实时动态差分解算，得到监测点“厘米级”定位坐标，从而得到导线舞动轨迹数据，并计算出舞动幅值、频率、椭圆倾斜角等特征量。上述舞动监测数据按照国网技术规范进行打包，经过加密芯片加密后，通过 4G 方式发送至国家电网公司统一状态监测主站（内网平台）。
北斗短报文通信一体机
北斗短报文通信一体机CNSM17是合肥星北航测信息科技有限公司针对无公网信号的偏远地区的通信问题推出的一款支持北斗RDSS/RNSS功能的一体机。CNSM17内部集成了北斗多频天线、射频、基带以及主控板，可实现短报文通信、RDSS定位和RNSS导航定位等功能。 CNSM17体积小、功耗低，连接简单、操作方便，可广泛应用于电力抄表、水利雨量监测、海洋浮标数据传输、卫星通信、应急救援等领域。
输电线路线夹测温装置
LoRa无线温度传感器采集输电线路线夹和导线的温度值，通过LoRa网络与LoRa网关进行双向通信，通信最大距离约为 500m，可采集-35℃至+135℃的物体温度，采用低功耗的设计电路，采用电池供电的方式下，3 年的工作时长。LoRa网关负责数据转发，上行采用4G上传至服务器，服务器收集信息后进行处理，可用于提前预警。
小型气象站监测站
该一体式气象站可广泛适用于环境检测，集风速、风向、温湿度，设备采用标准 MODBUS-RTU 通信协议，RS485 信号输出，通信距离最远可达 2000 米，可将数据通过 485 通信的方式上传至客户的监控软件，也支持二次开发。
电力4G网关
该一体式气象站可广泛适用于环境检测，集风速、风向、温湿度，设备采用标准 MODBUS-RTU 通信协议，RS485 信号输出，通信距离最远可达 2000 米，可将数据通过 485 通信的方式上传至客户的监控软件，也支持二次开发。
